Type C

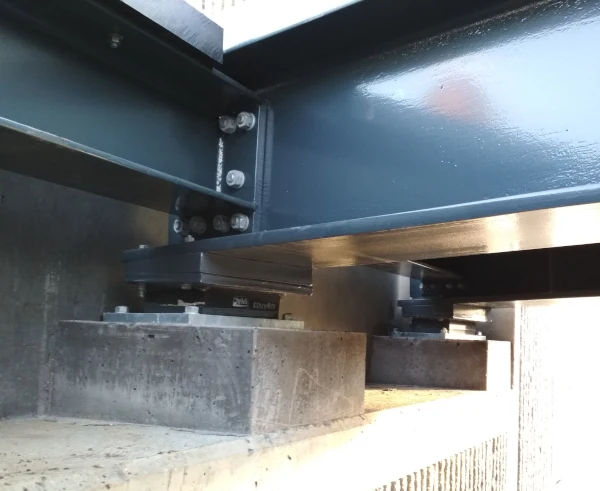

Een gewapende rubber brugoplegging type C onderscheidt zich van het gangbare type B door de aanwezigheid van dikke staalplaten aan zowel de boven- als onderzijde van de oplegging. Type C wordt doorgaans toegepast bij situaties met een combinatie van lage oplegdrukken en hoge horizontale belastingen.

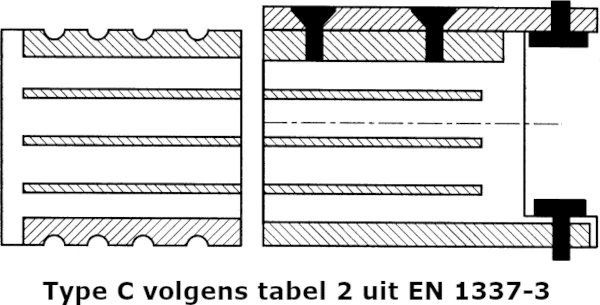

De staalplaten dienen voor de bevestiging aan de aansluitende bouwdelen, wat zowel mechanisch kan gebeuren als met behulp van een mortel. In Vlaamse bestekken wordt vaak te toevoeging “rechtse schets uit tabel 2 volgens EN 1337-3” gebruikt. De variant met mortel (links) biedt immers beperkte betrouwbaarheid bij de opname van horizontale krachten en wordt tegenwoordig nog maar zelden voorgeschreven.

Toch volstaat de toevoeging “rechtse schets” niet. De bestekschrijver moet nauwkeuriger specificeren wat bedoeld wordt: Gaat het om uitkragende staalplaten, zoals weergegeven onder de horizontale gestippelde lijn, of om een vast gevulkaniseerde staalplaat die binnen de maat van de rubber kern valt (bovenzijde)?

Uitkragende staalplaten aan zowel boven- als onderzijde zijn moeilijk te produceren, aangezien ze niet gelijktijdig in één vulkanisatiemal passen. Een oplossing met een extra staalplaat zoals afgebeeld rechtsboven is een oplossing.

Type C kan geleverd worden met C5-corrosiewering.
